【導讀】本文介紹的是一款低電壓調節器短路保護電路圖，可提供6V從7.5V和9V從13.5V標稱值，然而，他們將功能一樣好，如果連接到一個平滑的直流輸出變壓器/整流電路的汽車電池供電。

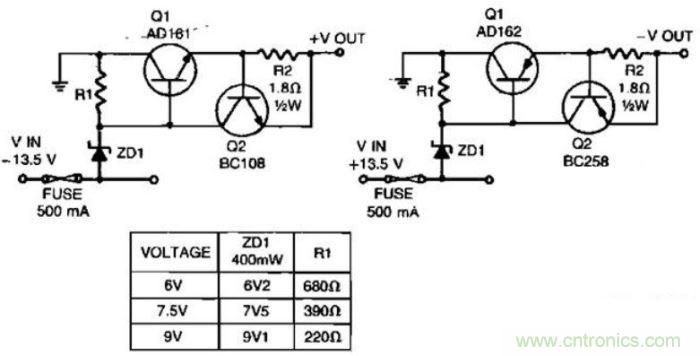

本文介紹的是一款低電壓調節器短路保護電路圖，可提供6V從7.5V和9V從13.5V標稱值，然而，他們將功能一樣好，如果連接到一個平滑的直流輸出變壓器/整流電路的汽車電池供電。
兩種類型的正反兩方面的地面系統。功率晶體管可安裝在散熱器上沒有云母絕緣墊片，從而允許更大的冷卻效率。兩個電路免受過載或短路。目前不能超過330毫安。正常工作條件下的跨R2上的電壓不高于500 mV的必要轉第二季度和電路的行為如果有僅第一季度存在。如果電流過大引起，Q2導通和斷Q1裁員，保護章ulating晶體管。下表給出了不同的齊納電壓R1的值。
