【導讀】激光二極管的封裝，主流為業內標準的φ5.6mm CAN型，也有重視成本類型的沒有玻璃蓋片的產品。
LD封裝

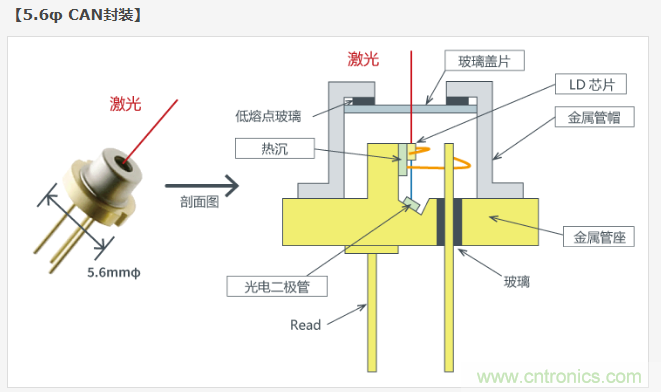

激光二極管的封裝，主流為業內標準的φ5.6mm CAN型，也有重視成本類型的沒有玻璃蓋片的產品。
在Quad beam LD及部分通信類產品中，尺寸大的有φ9.0mm，備有各種封裝。另外，在光盤領域，為了進一步降低成本，也有采用樹脂制作的框架封裝等。
【框架封裝示例】

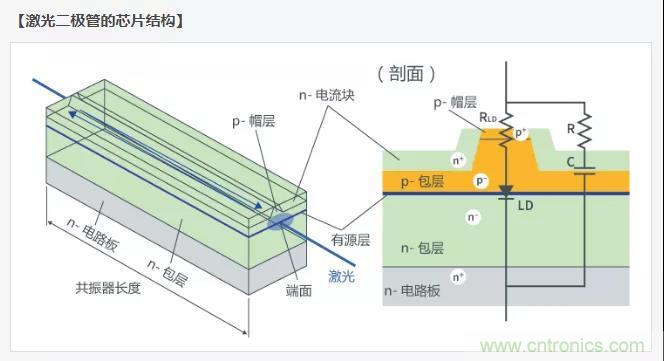

LD芯片結構
法布里-珀羅型LD是由n/p包層、夾在包層之間的有源層(發光層) 和2片鏡片端面構成。
由于包層材料的禁帶寬度比有源層寬，因此將載體（電子和空穴）能量性的封閉起來。并且，由于包層材料的折射率比有源層小，因此光也封閉在有源層內。(與光纖的原理相同)
有源層和包層由納米級可控的外延生長生產，條形(電極)以微米級可控的光刻法制作。
法布里-珀羅型LD:
一種最簡單的激光二極管的結構。
外延生長:
薄膜結晶生長技術的一種，在原有晶片上進行生長，使之以電路板結晶面一致的結晶排列生長。
光刻法:
一種將涂敷了感光性物質的表面曝光，利用曝光部分和未曝光部分生成圖案的技術。
（來源：ROHM，作者：ROHM）
