【導讀】電源電路中不可或缺的電容元件就幾種，其中鋁電解電容在其中發揮的作用是不容小視的。本文詳解了鋁電解電容的優缺點，同時闡述了電源電路中鋁電解的應用注意事項。
1、鋁電解電容的優缺點：
優點：具有易獲得大容量高耐壓、價格低廉等顯著優點，常用在電源的輸入輸出濾波電路。
缺點：怕高溫。因?yàn)殇X電解電容的電解質為液態，芯子發熱或環境溫度較高將導致電解液揮發，長期高溫導致電解液干涸失效。

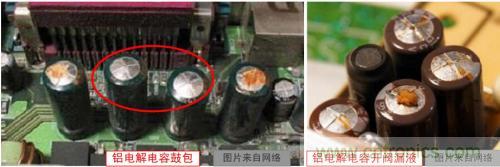

圖1 鋁電解電容失效示意圖
2、電源電路中鋁電解的應用注意事項
（1） 防止鹵素腐蝕
鋁電解電容對氯元素、溴元素等非常敏感，如果使用含鹵素的助焊劑、清洗劑、固定劑、熏蒸劑，鹵化物可能透過封口膠塞侵入電容器內部，極易引起電容陽極腐蝕，在上電后加速電容失效。因此必須嚴格管控生產工藝過程中使用的相關敏感制劑的鹵素成分。
（2）存儲環境的控制和定期激活
需控制電解電容的存放環境和時間，定期進行上電賦能。
鋁電解經長時間在高溫環境下存放飯后，電容陽極氧化膜和電解液會發生化學反應，造成耐壓下降、漏電流增大。當突然上電，電容電壓接近額定電壓后，可能引起過壓失效或漏電流過大導致過熱失效。
對應單體電容特別是高壓類電容，長期存放后需激活處理，建議串接1kΩ保護電阻，逐漸加壓到額定電壓，維持1小時左右，使得電容陽極氧化膜得以修復，漏電流回到正常水平。
（3）合理布局PCB上的器件，使鋁電解電容遠離熱源
（4）根據產品特性，選取固態電容。
如：在低壓大電流輸出的應用場合，使用鋁固態電容。鋁固態電容具有極低的ESR和高紋波電流承受能力，非常適用于低壓大電流的整流濾波場合。

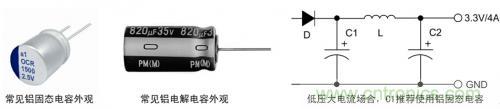

圖2 常見電解電容外觀與固態電容應用
