【導讀】其實身為電源設計工程師的你們很多時候是不是覺得一些東西是潛移默化的，好像一開始就是那樣設計操作的。可是你真正的了解為什么要那樣設計嗎？比方說，小編就“為何要在電源與地之間接電容”問了幾個工程師，但他們并沒有真正回答出來，只是說一直以來就是這樣設計的，下面隨小編來看看電源與地之間接電容的原因到底是什么吧！
1、電源與地之間接電容的原因
有兩個作用，儲能和旁路：
儲能：電路的耗電有時候大，有時候小，當耗電突然增大的時候如果沒有電容，電源電壓會被拉低，產生噪聲，振鈴，嚴重會導致CPU重啟，這時候大容量的電容可以暫時把儲存的電能釋放出來，穩定電源電壓，就像河流和水庫的關系。
旁路：電路電流很多時候有脈動，例如數字電路的同步頻率，會造成電源電壓的脈動，這是一種交流噪聲，小容量的無極電容可以把這種噪聲旁路到地（電容可以通交流，阻直流，小容量電容通頻帶比大電容高得多），也是為了提高穩定性。
2、電源濾波
電容的容量=介電常數*面積/距離=ε*S/d，通常ε、d 不易改動，只能改動S來改變電容量。
當電容很大時，S必然大，為了減小體積，不得不用卷疊的方式，但卷疊必然增加電感量（盡管對稱雙繞）。

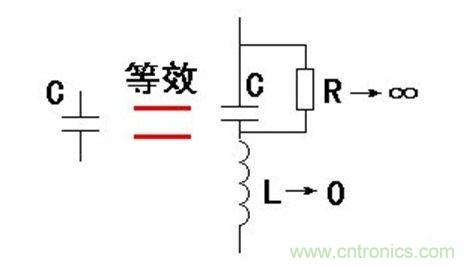

As you know 電容實際是R、L、C的組合，如此，大電容相對電感量L也大。
例如：用2200uF電容波時，對于低頻50Hz是很好的，但是對于高頻（K、MHz）來說，一點用也沒有，因為L太大。
所以高手很講究電源的濾波，會采用大、中、小三種電容，分別針對低、中、高頻來濾波。
常用以下組合：
2200/47/0.1uF
220/4.7/0.1uF
1nf、0.1u和4.7uf。
