【導讀】前兩周隔壁小王同學在《既等長，為何不等時》的文章中已經提到了繞線對延時的影響了，在這里小陳附帶上一些數據讓大家有更量化的認識。想必說到“量化的認識”這幾個字，大家也知道小陳又要跟大家說“只是錦上添花啊，吧啦吧啦•••”；“對信號影響很小啦，吧啦吧啦•••”。呵呵，沒錯，大家猜對了。
在做設計的時候大家確實會糾結于如何繞線，這里的繞線指的是做差分線的對內等長。糾結之處其實也就在于大波浪or小波浪。讓我們先來看看微帶線。

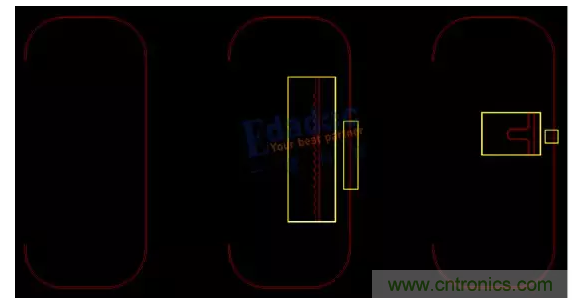

DUT如下圖，最左邊的是沒有做等長的，兩線長度差125mil；中間是用小波浪做補償?shù)?；右邊是用大波浪做補償?shù)模?/div>
他們?nèi)龡l走線的延時差如下圖：
可以看到，小波浪繞線等長基本上就等時了，而原本不繞線時，藍色比紅色傳輸時間長13ps，大波浪繞線之后藍色的傳輸延時反而比紅色的快了，并且整體的傳輸延時加大了。這里的電磁場分布比較復雜，大家可以看到其實不繞線以及大波浪繞線N與P的上升時間其實都不一樣了，之后講S參數時大家可以在各諧波的相位上看到更明顯的區別。

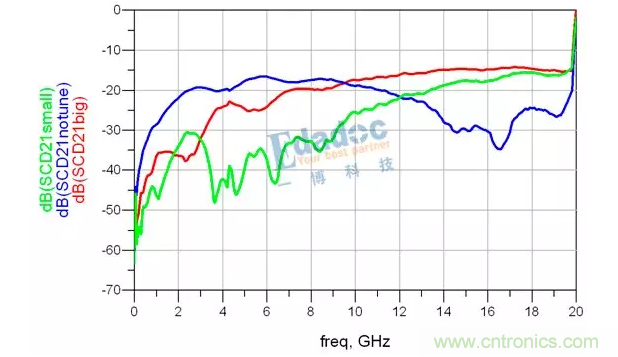

我們?cè)賮?lái)看SCD21，時域與頻域其實是吻合的，小波浪繞線的SCD21在10GHz之前基本在-30dB以下。而不繞線與大波浪繞線的SCD21明顯要更大。（10GHz以上的部分不要糾結，其實這些頻率分量不繞線的N與P不是沒有相位差，而是差了一個周期，所以會這樣）
說到這里，在理解奇偶模傳輸?shù)臅r(shí)候，大家可以像平時看到的這幅圖這樣認為信號直接穿過去了：
但是，信號可是不會跳的。實際上的傳輸速度只符合一個公式那就是v=1/√(ε_0 ε_r μ_0 μ_r )或者 v=1/√LC。

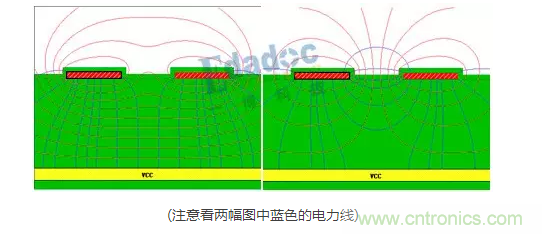

當波浪兩邊較近的時候，走線的C是增大的，而L是變小的，到這里我們并沒有辦法分辨出傳輸速度是變快還是變慢。表層微帶線由于走線下方是介質，介電常數為4.2；上方是空氣，介電常數是1。兩線靠近時，更多的電力線分布在空氣中，感受到的介電常數變小，所以傳輸速度變快了。
所以針對微帶線，高速先生建議是：盡量少繞；繞的話盡量使用小波浪繞線；當然也要注意到3GHz（6Gbps）之內，繞線方式是基本不會對信號質量有太大影響的。
