之前了解的關于“濾波電容”的一篇文章中有涉及，插件電容，由于引腳的原因，會產生寄生電感。所以電容的引線越短，寄生電感越小，那么貼片電容由于沒有引腳，能夠最大限度的減小寄生電感。

其實在電路板布局時，如果能夠巧妙的在貼片電容周圍增加過孔，此時也會更大程度上降低寄生電感。

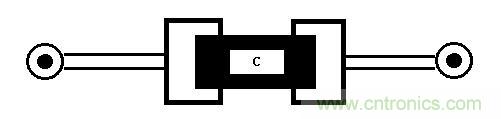

如圖1所示，過孔距離電容約1.25mm，此時電容的寄生電感值約為2.1nH~2.8nH之間。其中，布線越寬，寄生電感值越小。

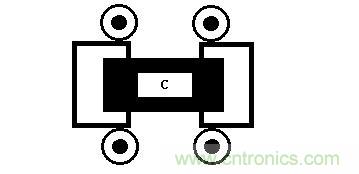

如圖2所示，此時電容的寄生電感值約為1nH左右。

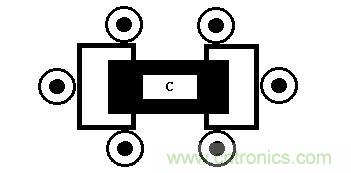

如圖3所示，此時電容的寄生電感值約為0.5nH~0.7nH之間。

如圖4所示，此時電容的寄生電感值約為0.4nH~0.5nH之間。

如圖5所示，此時電容的寄生電感值低于0.4nH。
