【導讀】本文講解的是一種基于移相全橋開關電源模塊電路設計，這款軟開關電源采用了全橋變換器結構，使用MOSFET作為開關管來使用，參數為1000V/24A。采用移相ZVZCSPWM控制，即超前臂開關管實現 ZVS、滯后臂開關管實現ZCS。

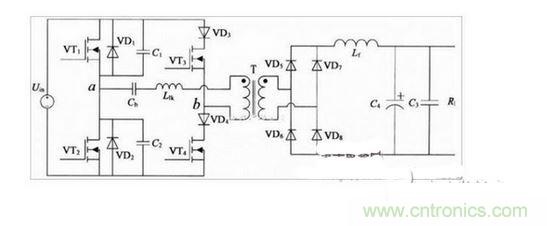

這款軟開關電源采用了全橋變換器結構，使用MOSFET作為開關管來使用，參數為1000V/24A。采用移相ZVZCSPWM控制，即超前臂開關管實現 ZVS、滯后臂開關管實現ZCS。電路結構簡圖如圖1，VT1~VT4是全橋變換器的四只MOSFET開關管，VD1、VD2分別是超前臂開關管VT1、VT2的反并超快恢復二極管，C1、C2分別是為了實現VTl、VT2的ZVS設置的高頻，VD3、VD4是反向電流阻斷二極管，用來實現滯后臂 VT3、VT4的ZCS，Llk為變壓器漏感，Cb為阻斷電容，T為主變壓器，副邊由VD5~VD8構成的高頻整流電路以及Lf、C3、C4等濾波器件組成。
電路原理：當開關管VT1、VT4或VT2、VT3同時導通時，電路工作情況與全橋變換器的硬開關工作模式情況一樣，主變壓器原邊向負載提供能量。通過移相控制，在 關斷VT1時并不馬上關斷VT4，而是根據輸出反饋信號決定移相角，經過一定時間后再關斷VT4，在關斷VT1之前，由于VT1導通，其并聯電容C1上電 壓等于VT1的導通壓降，理想狀況下其值為零，當關斷VT1時刻，C1開始充電，由于電容電壓不能突變，因此，VT1即是零電壓關斷。
由于變壓器漏感L1k以及副邊整流濾波電感的作用，VT1關斷后，原邊電流不能突變，繼續給Cb充電，同時C2也通過原邊放電，當C2電壓降到零后，VD2自然導通，這時開通VT2，則VT2即是零電壓開通。當C1充滿電、C2放電完畢后，由于VD2是導通的，此時加在變壓器原邊繞組和漏感上的電壓為阻斷電容Cb兩端電壓，原邊電流開始減小，但繼續給Cb充 電，直到原邊電流為零，這時由于VD4的阻斷作用，電容Cb不能通過VT2、VT4、VD4進行放電，Cb兩端電壓維持不變，這時流過VT4電流為零，關 斷VT4即是零電流關斷。
