【導讀】記得剛剛接觸電子元器件的時候總是會弄不清楚其中很多器件的具體區別，比方說：熱電阻和熱電偶。本文就針對熱電阻和熱電偶從四個不同的角度為剛入門的菜鳥工程師們揭秘如何區別。具體的方法，大家可以看下文。希望能幫到大家。
第一、信號的性質，熱電阻本身是電阻，溫度的變化，使電阻產生正的或者是負的阻值變化；而熱電偶是產生感應電壓的變化，他隨溫度的改變而改變。.雖然都是接觸式測溫儀表,但它們的測溫范圍不同，熱電偶使用在溫度較高的環境，如鉑銠30---鉑銠6(B型)測量范圍為300度~~1600度,短期可測1800度。S型測一20~~1300(短期1600),K型測一50~~1000，短期1200).XK型一50~~600(800),E型一40~~800(900).還有J型，T型等。

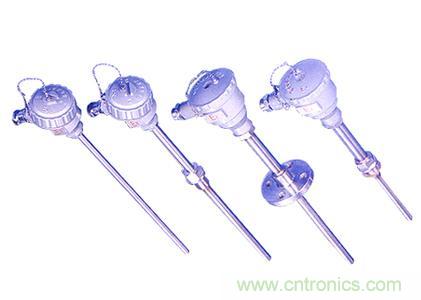

這類儀表一般用于500度以上的較高溫度，低溫區時輸出熱電勢很，當電勢小時，對抗干擾措施和二次表和要求很高,否則測量不準,還有，在較低的溫度區域，冷端溫度的變化和環境溫度的變化所引起的相對誤差就顯得很突出，不易得到全補償。這時在中低溫度時，一般使用熱電阻測溫范圍為一200~~500,甚至還可測更低的溫度(如用碳電阻可測到1K左右的低溫).現在正常使用鉑熱電阻Pt100，(也有Pt50、100和50代表熱電阻在0度時的阻值。在舊分度號中用BA1,BA2來表示,BA1在0度時阻值為46歐姆，在工業上也有用銅電阻,分度號為CU50和CU100，但測溫范圍較小，在一50~~150之間，在一些特殊場合還有銦電阻、錳電阻等)。
這類儀表一般用于500度以上的較高溫度，低溫區時輸出熱電勢很，當電勢小時，對抗干擾措施和二次表和要求很高,否則測量不準,還有，在較低的溫度區域，冷端溫度的變化和環境溫度的變化所引起的相對誤差就顯得很突出，不易得到全補償。這時在中低溫度時，一般使用熱電阻測溫范圍為一200~~500,甚至還可測更低的溫度(如用碳電阻可測到1K左右的低溫).現在正常使用鉑熱電阻Pt100，(也有Pt50、100和50代表熱電阻在0度時的阻值。在舊分度號中用BA1,BA2來表示,BA1在0度時阻值為46歐姆，在工業上也有用銅電阻,分度號為CU50和CU100，但測溫范圍較小，在一50~~150之間，在一些特殊場合還有銦電阻、錳電阻等)。
第二、兩種傳感器檢測的溫度范圍不一樣，熱阻一般檢測0-150度溫度范圍（當然可以檢測負溫度），熱電偶可檢測0-1000度的溫度范圍（甚至更高）所以，前者是低溫檢測，后者是高溫檢測。
第三、從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱電偶是雙金屬材料，既兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。
第四、工作中的現場判斷
熱電偶有正負極、補償導線也有正負之分，首先保證連接，配置確.在運行中。常見的有短路,斷路,接觸不良(有萬用表可判斷)和變質(根據表面顏色來鑒別)。檢查時，要使熱電偶與二次表分開，用工具短接二次表上的補償線，表指示室溫再短接熱電偶接線端子，表批示熱電偶所在的環境溫度(不是，補償線有故障)，再用萬用表mv檔大體估量熱電偶的熱電勢(如正常，請檢查工藝）。
熱電阻短路和斷路用萬用表可判斷，在運行中，懷疑短路，只要將電阻端拆下一個線頭看顯示儀表，如到最大，熱電阻短路回零，導線短路，保證正常連接和配置時，表值顯示低或不穩，保護管可能性進水了顯示最大，熱電阻斷路顯示最小短路。
